Е7-30

- Измеритель иммитанса
Производитель: Россия Статус товара: По запросу

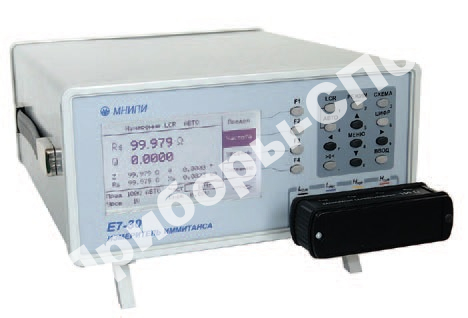

Е7-30 - Измеритель иммитанса
  • Интерфейсы USB 2.0 и RS-232
  • Портативное питание
  • Жесткие условия эксплуатации

Анализаторы иммитанса широкополосные Е7-30 предназначены для измерения параметров иммитанса электрорадиоэлементов (ЭРЭ) с базовой погрешностью 0.1% в диапазоне частот от 25 Гц до 3 МГц. Область применения - научные исследования, контроль электрических параметров ЭРЭ на предприятиях, в ремонтных мастерских, научных учреждениях. Прибор измеряет следующие параметры иммитанса:

  • Lp, Ls - индуктивность в параллельной, последовательной схеме замещения;
  • Сp, Cs - емкость в параллельной, последовательной схеме замещения;
  • Rp, Rs - активное сопротивление в параллельной, последовательной схеме замещения;
  • Х - реактивное сопротивление в последовательной схеме замещения;
  • G - активная проводимость в параллельной схеме замещения;
  • В - реактивная проводимость в параллельной схеме замещения;
  • tg δ - тангенс угла потерь (допускается обозначение D - фактор потерь);
  • Q - добротность;
  • |Z| - модуль комплексного сопротивления;
  • |Y|- модуль комплексной проводимости;
  • δ - угол фазового сдвига комплексного сопротивления.
Гарантия: 24 месяца
Цена, руб.
270 120,00

Е7-30 в продаже

В нашем магазине вы можете посмотреть описание и характеристики, а также купить Е7-30 и узнать цену через Приборы-Спб в Санкт-Петербурге.

Диапазоны измерений соответствуют величинам, указанным в таблице.

Технические характеристики Е7-30
Диапазоны измеряемых величин
Диапазон частот 25 Гц - 3 МГц
Уровень измерительного сигнала 5 мВ - 1 В
Напряжение смещения 0 - 40 В
Емкость Cs Cp (10-15...1) Ф
Индуктивность Ls Lp (10-9...104) Гн
Активное cопротивление Rs Rp (10-5...109) Ом
Проводимость (10-11...10) См
Добротность, фактор потерь я
Угол фазового сдвига комплексного сопротивления -90°...+90°
Общие характеристики
Интерфейсы USB 2.0, RS-232
Формат индкации 5 десятичных разрядов
Габаритные размеры 270х134х320 мм
Масса 5 кг
