Назначение адаптера ИДМ-20:

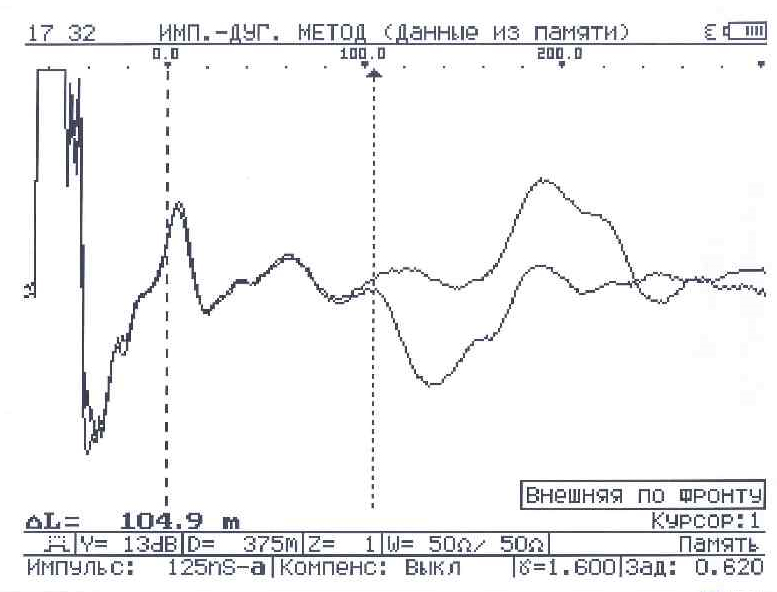

Адаптер импульсно-дугового разряда ИДМ-20 представляет собой высоковольтное устройство, используя которое совместно с импульсным генератором ГИ-20-2, возможно беспрожиговым методом с помощью рефлектометра РЕЙС-305 определять расстояние до высокоомных повреждений кабельных линий(точность определения задана техническими характеристиками рефлектометра). Управление адаптером осуществляется с пульта импульсного генератора. Электрические характеристики адаптера согласованы с величиной напряжения и силой тока разрядных импульсов генератора ГИ-20-2. На рисунке отображен вид картинки, наблюдаемой оператором на экране рефлектометра. Расстояние от начала зондирующего импульса до места расхождения рефлектограмм, одна из которых снята для определения длины линии, а другая при разряде в линию импульсного генератора, является расстоянием до места повреждения.
Технические характеристики адаптера ИДМ-20:
| Параметр |
Значения |
| Входное напряжение адаптера, кВ, не более |
25 |
| Максимальный импульсный ток, кА, не более |
8 |
| Габаритные размеры, мм |
480 × 520 × 560 |
| Масса, кг,не более |
35 |
|
