К507

- комплект измерительный
Производитель: СНГ (Беларусь, Украина и др.) Статус товара: Снят с производства

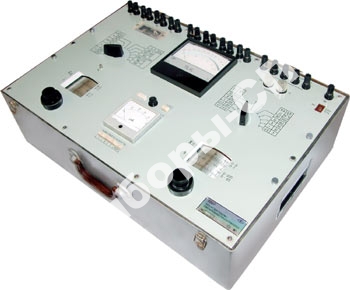

К507 - комплект измерительный

Измерительный комплект К507 создан для поверки измерительных трансформаторов (классы точности 10/3/1/0,5/0,2/0,1/0,05) напряжения и тока, с использованием дифференциально-нулевого метода, и с номинальными значениями вторичных токов: 1/2/2,5/5А, и напряжения: 100/150/200В, реактивной и активной составляющей сопротивления и проводимости во вторичных цепях трансформаторов при частоте AC 50Гц.
Гарантия: 12 месяцев
Цена, руб.
по запросу

К507 в продаже

В нашем магазине вы можете посмотреть описание и характеристики, а также купить К507 и узнать цену через Приборы-Спб в Санкт-Петербурге.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

  • Пределы измерения погрешностей при поверке измерительных трансформаторов и пределы допускаемых основных погрешностей аппарата указаны в табл. 1

    Таблица 1

    Обозначение предела измерения Предел измерения погрешности Предел допускаемой основной погрешности аппарата при вторичных токах трансформаторов тока от 0,5 до 6 А и при вторичных напряжениях трансформаторов напряжения от 50 до 240 В
    токовой и напряжения, % угловой,мин
    токовой и напряжения, % угловой, мин
    0,1 ± 0,1 - 3,5
    + 6,5     		 ± 0,001 ± 0,1
    0,3 ± 0,3 - 10
    + 20    		 ± 0,003 ± 0,3
    1 ± 1 - 35
    + 65    		 ± 0,01 ± 1
    3 ± 3 - 100
    + 200    		 ± 0,03 ± 3
    10 ± 10 - 350
    + 650    		 ± 0,10 ± 10
  • Пределы измерения комплексных сопротивлений и пределы допускаемых основных погрешностей аппарата указаны в табл. 2.

    Таблица 2

    Обозначение предела измерения Предел измерения составляющих сопротивления, Ом Предел допускаемой основной погрешности аппарата при вторичных токах трансформаторов тока от 0,5 до 6 А, Ом
    активной реактивной
    0,3 0,3 0,6 ± 0,005
    1 1 2 ± 0,02
    3 3 6 ± 0,05
    10 10 20 ± 0,2
    30 30 60 ± 0,5
    100 100 200 ± 2
  • Пределы измерения комплексных проводимостей и пределы допускаемых основных погрешностей аппарата указаны в табл.3.

    Таблица 3

    Обозначение предела измерения Предел измерения составляющих проводимости, См Предел допускаемой основной погрешности аппарата при вторичных напряжениях  от 50 до 240 В, См
    активной реактивной
    емкостной индуктивной
    3 · 10-4 3 · 10-4 6 · 10-4 3 · 10-4 ± 0,5 · 10-5
    10 · 10-4 10 · 10-4 20 · 10-4 10 · 10-4 ± 2 · 10-5
    30 · 10-4 30 · 10-4 60 · 10-4 30 · 10-4 ± 5 · 10-5
    100 · 10-4 100 · 10-4 200 · 10-4 100 · 10-4 ± 20 · 10-5
    300 · 10-4 300 · 10-4 600 · 10-4 300 · 10-4 ± 50 · 10-5
  • Пределы измерения напряжений при использовании аппарата в качестве прямоугольно-координатного потенциометра переменного тока составляют:
    • до 5 мВ - при рабочем токе 5 А;
    • до 2,5 мВ - при рабочем токе 2,5 А;
    • до 2 мВ - при рабочем токе 2 А;
    • до 1 мв - при рабочем токе 1 А;
    • до 3 мВ - при рабочем напряжении 200 В;
    • до 1,5 мВ - рабочем напряжении 100 В.
  • Пределы допускаемой основной погрешности синфазной и квадратурной составляющих э.д.с. (напряжения) не превышают ± 2 % от конечного значения шкалы измерения синфазной составляющей напряжения при номинальном рабочем токе (напряжении).
  • Нагрузка, создаваемая аппаратом на образцовый трансформатор тока, не превышает 0,8; 0,6 и 0,25 Ом при cos φ = 0,8–1 при номинальных вторичных токах соответственно 1; 2-2,5 и 5 А.
  • Нагрузка, создаваемая аппаратом на поверяемый трансформатор тока при cosφ=1, не более 0,01 Ом.
  • Нагрузка, создаваемая аппаратом на образцовый трансформатор напряжения, при cosφ=1 не превышает :
    • 1,0 В •А - при вторичном напряжении
    • 2,5 В•А- при вторичном напряжении
    • 7,5 В•А - при вторичном напряжении 100;
    • 10,0 В•А - при вторичном напряжении 150 В;
    • 15,0 В•А - при вторичном напряжении 200 В.
  • Пределы допускаемой основной погрешности ампервольтметра не превышают ±1,5 % от конечного значения рабочей части шкалы.
  • Электропитание нульиндикатора осуществляется от сети переменного тока напряжением (220±22) В частоты (50±1)Гц.
  • Мощность, потребляемая нульиндикатором, не более 10 В•А.
  • Габаритные размеры аппарата не превышают 615 х 440 х 240 мм (с откинутыми ручками – 710 х 480 х 240 мм).
  • Масса, не более 24 кг.
