К509

- компенсатор переменного тока
Производитель: СНГ (Беларусь, Украина и др.) Статус товара: Снят с производства

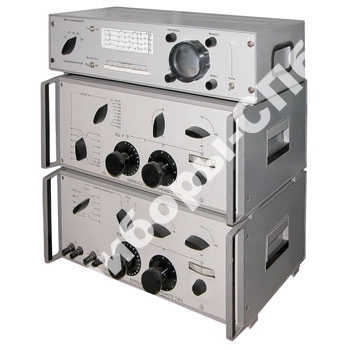

К509 - компенсатор переменного тока

С помощью компенсатора AC К509 осуществляются измерения ортогональных составляющих характеристик линейных цепей с частотами 40-10000Гц методом сравнения значений компенсирующего напряжения, вырабатываемого в измерительных цепях компенсатора (квадратурной и синфазной), со значениями напряжения в исследуемых цепях.
Цена, руб.
по запросу

К509 в продаже

В нашем магазине вы можете посмотреть описание и характеристики, а также купить К509 и узнать цену через Приборы-Спб в Санкт-Петербурге.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

  • Номинальное значение рабочего тока 0,5 А и соответствующие ему конечные значения пределов компенсирующего напряжения каждой измерительной цепи 161,1 и 1611 мВ.
  • Нормальные значения входных напряжений делителя напряжения 1,5; 3; 7,5; 15; 30; 75; 150; 300; 600 В, номинальное значение тока делителя 1,5 мА.
  • Нормальные значения частот рабочего тока: 40; 41; 42; 43; 44; 45; 46; 47; 48; 49; 50; 51; 52; 53; 54; 55; 56; 57; 58; 59; 60; 100; 150; 200; 400; 1000; 2000; 4000; 10000 Гц.

    Примечание. На частотах от 100 до 10000 Гц следует использовать нульиндикатор, делитель напряжения и амперметр, соответствующие требуемому частотному диапазону и не входящие в комплект поставки.

  • Класс точности по ГОСТ 11921-78:
    • 0,1/0,04 – при частотах 40-60 Гц;
    • 0,25/0,1 – при частотах 100; 150 и 200 Гц;
    • 0,5/0,2 – при частотах 400 и 1000 Гц;
    • 1/0,4 - при частотах 2000 и 4000 Гц;
    • 1,5/ 0,6 – при частоте 10000 Гц.
  • Габаритные размеры каждого из измерительных блоков К516 и К517 и не превышает – 490х386х 210 мм, трансформатора И57 – 120х230х190 мм.
  • Масса блока синфазной цепи К516 не более 12 кг, блока квадратурной цепи К517 – 14 кг, трансформатора И57 – 6 кг.
