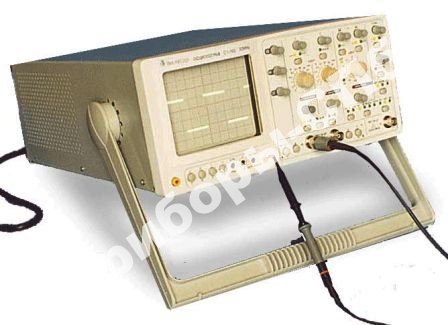

С1-160/1
- осциллографПроизводитель: СНГ (Беларусь, Украина и др.) Статус товара: Снят с производства
 |
Осциллографы С1-160 и С1-160/1 (далее осциллографы) предназначены для визуального наблюдения электрических сигналов в полосе частот от 10 Гц до 30 МГц и измерения электрических сигналов в реальном масштабе времени в диапазоне напряжений от 4 мВ до 40 В и длительностью от 40 нс до 1 с в полосе частот от 10 Гц до 25 МГц для С1-160 и в полосе частот от 10 Гц до 20 МГц для С1-160/1. Осциллограф С1-160, кроме того, предназначен для наблюдения параметров двух и трехполюсников при помощи встроенного тестера компонентов. Высокая чувствительность приборов позволяет производить обнаружение помех, шума и искажений на малых амплитудах исследуемого сигнала. Наличие режима синхронизации TV-сигнала (по строкам и кадрам) обеспечивает стабильное отображение формы видео-сигнала. Область применения : производство, эксплуатация, ремонт и наладка различной радиоэлектронной аппаратуры. |
| Артикул: 260442 |
| Гарантия: 18 мес. |
С1-160/1 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить С1-160/1 и узнать цену через Приборы-Спб в Санкт-Петербурге.
Технические характеристики осциллографов С1-160 и С1-160/1:
| Параметр | Значение |
| Полоса пропускания, МГц | 25 (для С1-160) 20 (для С1-160/1) |
| Диапазон частот синхронизации и полоса частот наблюдаемого сигнала, МГц |
до 30 |
| Количество каналов |
2 |
| Диапазон коэффициентов отклонения |
от 1 мВ/дел до 5 В/дел |
| Пределы допускаемой основной относительной погрешности коэффициентов отклонения, % |
± 4,0 |
| - для положений 1 мВ/дел и 2 мВ/дел |
± 5,0 |
| Параметры переходной характеристики, не более: | |
| - время нарастания, нс |
14 (для С1-160), 17,5 (для С1-160/1) |
| - время установления, нс |
75 |
| - выброс, % |
9 |
| - неравномерность, % |
3 |
| - неравномерность на участке установления, % |
9 (15 – для 5 В/дел) |
| Параметры входов каналов вертикального отклонения(А и Б): | |
| - входное активное сопротивление, МОм |
1 ± 0,03 |
| - входная емкость, пФ, не более |
30 |
| Диапазон коэффициентов развертки: |
от 100 нс/дел до 0,1 с/дел |
| Пределы допускаемой основной относительной погрешности коэффициентов развертки, % |
± 4,0 без растяжки и ± 6,0 с растяжкой |
| Пределы допускаемой основной относительной погрешности измерения временных интервалов для коэффициента раз-вертки 0,1 мкс/дел, % |
± 5,0 без растяжки и ± 6,0 с растяжкой |
| Пределы допускаемой основной относительной погрешности измерения амплитуды и частоты следования импульсов калибратора, % |
± 1,0 |
| Диапазон наблюдения вольт-амперных характеристик в режиме тестера компонентов (для С1-160): | |
| - по напряжению (ось Х), В |
± 12 |
| - по току ( ось Y ), В |
± 12 |
| Потребляемая мощность, В А, не более |
65 |
| Средняя наработка на отказ, ч, не менее |
8000 |
| Среднее время восстановления осциллографов , мин, не более |
180 |
| Габаритные размеры, мм |
410 х 310 х 145 |
| Размеры экрана, мм |
100 х 80 |
| Масса, кг |
7,5 |
| Рабочие условия применения: | |
| - температура |
+5 ... + 40° С |
| - влажность |
80 % при 25° С |
| - атмосферное давление, кПа (мм рт. ст.) |
от 70 до 106,7 (от 537 до 800) |
| - напряжение питающей сети , В |
220 ± 22 |
| - частота питающей сети, Гц |
50 ± 1 |
