С1-93М
- осциллограф аналоговый со встроенным функциональным генератором |

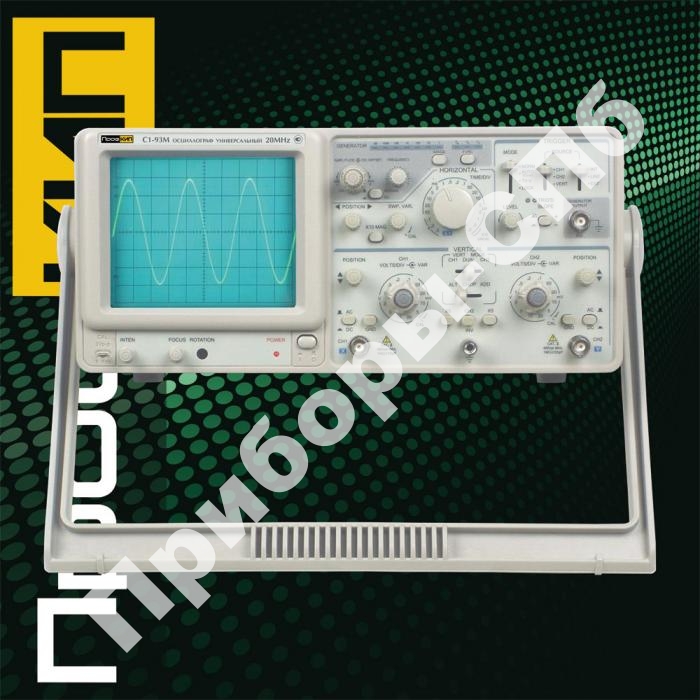

2-канальный аналоговый осциллограф ПРОФКИП С1-93М предназначен для исследования формы и измерения ампитудно-временных параметров одного или двух периодических сигналов в полосе пропускания 0...20 МГц путем их визуального наблюдения, а также детального исследования выбранной части растра по одному каналу при оперативном и периодическом контроле качественных и количественных показателей телевизионного тракта и его отдельных звеньев во время проведении наладочных, ремонтных работ и при лабораторных исследованиях в условиях умеренного климата. Осциллограф ПРОФКИП С1-93М предназначен для работы в лабораторных и цеховых условиях и может использоваться для исследовательских, поверочных и ремонтных работ. Прибор имеет встроенный многофункциональный генератор, который позволяет инженерам-электронщикам всегда иметь под рукой источник испытательных сигналов |
| Госреестр РФ: №49646-12 |
| Гарантия: 12 мес. |
С1-93М в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить С1-93М и узнать цену через Приборы-Спб в Санкт-Петербурге.
Основные особенности осциллографа С1-93М:
- 20 МГц, 2 канала
- встроенный многофункциональный генератор
- Вход внешней синхронизации
- ТВ-синхронизация
- Чувствительность от 1 мВ/дел, развертка от 0,2 мкс/дел
- 3% точность вертикальной развертки
- Максимальное входное напряжение 400 В (DC + AC от пика до пика)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОСЦИЛЛОГРАФА С1-93М:
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | |
| Число каналов | 2 |
| Полоса пропускания | 20МГц |
| Коэффициент отклонения x1 | 5 мВ…20 В/дел (12 ступ. с шагом 1-2-5) |
| x5 | 1 мВ…4 В/дел (12 ступ. с шагом 1-2-5) |
| Регулировка коэффициента | ≤ 2.5:1 |
| Погрешность х1/х5 | ±3 %/ ±5 % |
| Время нарастания х1/х5 | ≤ 17,5 нс/ ≤ 50 нс |
| Входной импеданс | 1 МОм/25 пФ |
| Макс. амплитуда | 400 В (пост.+перем.) |
| Режимы работы | канал 1, канал 2, оба канала, сложение каналов |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | |
| Коэффициент развертки | 0,2 мкс…0,5 с/дел |
| Регулировка коэффициента | ≤ 2.5:1 |
| Масштабирование | ×10 |
| Погрешность | ±3 % |
| ВСТРОЕННЫЙ ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР | |
| Частотный диапазон | 0,1Гц - 1МГц (7 поддиапазонов) |
| Форма выходного сигнала | Синус, прямоугольник, треугольник |
| Выходное сопротивление | 50 Ом |
| Постоянное смещение | ±6В |
| Коэффициент гармоник | 2% (10Гц-100кГц) |
| Время нарастания/спада | менее 120нс |
| Ассиметрия импульсов | ±3% ( на 1кГц) |
| Выходной уровень | До 14 В пик-пик, плавная регулировка |
| СИНХРОНИЗАЦИЯ | |
| Режимы | авто, норм., TV-H, LEVER LOCK |
| Вид синхронизации | канал 1, канал 2, сеть, внешний вход |
| Вход внешней синхронизации | 1 МОм/25 пФ, макс. амп. 400 В (пост.+перем.) |
| РЕЖИМ X-Y | |
| Входы | канал 1 - вход X, канал 2 - вход Y |
| Чувствительность | 5 мВ...5 В/дел |
| Полоса пропускания | 500 кГц |
| Сдвиг фазы | менее 3° |
| Z-вход | |
| Частотный диапазон | 2МГц |
| Входной уровень | 5 В пик-пик (сигнал отрицательной полярности усиливает свечение) |
| Входное сопротивление | 47 кОм |
| Выходной сигнал | |
| Выходной сигнал CH1 | √ |
| Калибратор | 1кГц меандр, 2В ±2% |
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| Экран | ЭЛТ, 8х10 см, ДЕЛ=10мм |
| Сигнал калибратора | прямоугольный импульс, 1 кГц, 2 В |
| Питание | 220 В, 50/60 Гц |
| Габаритные размеры | 310мм Х 145мм Х 440мм |
| Масса | 8 кг |
Комплект поставки осциллографов ПРОФКИП С1-93М:
- Прибор
- Делители
- Кабель питания
- Руководство по эксплуатации
