FS725

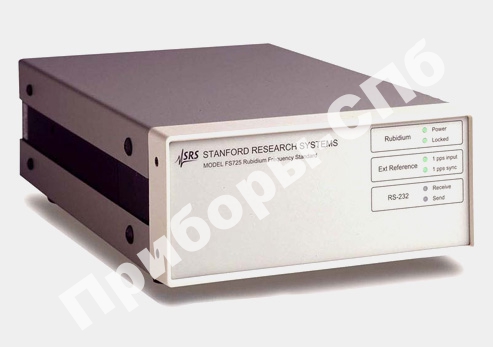

- стандарт частоты рубидиевый FS725 |
Краткие характеристики модели:
|
| Госреестр РФ: Включён в Госреестр СИ под номером: 31222-06 |
| Гарантия: 12 мес. |
FS725 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить FS725 и узнать цену через Приборы-Спб в Санкт-Петербурге.
Краткие характеристики модели:
- Рубидиевый опорный генератор
- Выходы 5 и 10 МГц
- Выход и вход 1 Гц для синхронизации от внешних стандартов и GPS/ГЛОНАСС
- Погрешность частоты за 20 лет не более 5*10-9
- Ультранизкие фазовые шумы (-130 дБн/Гц при отстройке 10 Гц)
- Интерфейс RS-232C, ПО для подстройки частоты
- Опция: встроенный усилитель дополнительных выходов (до 22 выходов)
Компания Stanford Research System (США) основана в 1980 году и занимается разработкой высокоточного измерительного и испытательного оборудования для научных исследований и разработок. Основными видами продукции, выпускаемыми компанией, являются:
- приборы для научных исследований (счетчики фотонов, высоковольтные блоки питания, цифровые интеграторы и т.д)
- приборы для измерения времени и частоты (стандарты частоты и измерители временных интервалов),
- средства измерения общего назначения (генераторы сигналов произвольной формы, измерители RLC, анализаторы сигналов БПФ)
- вакуумные и аналитические приборы (лазеры, газоанализаторы и т.д)
В настоящий момент в ассортименте предлагаемых компанией ПриСТ приборов Stanford Research Systems представлена рубидиевым стандартом частоты FS725. Прибор позиционируется как замена для таких стандартов частоты, как Ч1-83, СЧВ-74, Pendulum 6689, предлагая при этом более высокую функциональность.
FS725, помимо стандартных выходов 5 и 10 МГц, оснащён также выходом 1 Гц и входом 1 ГГц для синхронизации по более точному стандарту или сигналам GPS / ГЛОНАСС. Для связи с ПК прибор оборудован интерфейсом RS-232C и комплектуется программным обеспечением для подстройки частоты.
FS725. Технические характеристики
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
|
|
ПАРАМЕТРЫ ВЫХОДА |
Выходные частоты |
5 и 10 МГц (синус), 1 Гц импульс длительностью 10 мкс |
|
|
Амплитуда |
0,5 В ± 10% на нагрузке 50 Ом для частот 5 и 10 МГц 2,5 В на нагрузке 50 Ом для частоты 1 Гц |
||
|
Фазовые шумы |
<-130 дБн/Гц (отстройка 10 Гц) <-140 дБн/Гц (отстройка 100 Гц) <-150 дБн/Гц (отстройка 1 кГц) <-155 дБн/Гц (отстройка 10 кГц) |
||
|
Гармонические искажения |
<-60 дБн |
||
|
Негармонические искажения |
<-100 дБн (в полосе 100 кГц) |
||
|
ПОГРЕШНОСТЬ |
Погрешность |
±5x10-11 (при выпуске из производства) ±5x10-11 (за месяц) ±5x10-10 (за 1 год) ±5x10-9 (за 20 лет, типично) |
|
|
Кратковременная нестабильность |
<2x10-11 (за 1 с) <1x10-11 (за 10 с) <2x10-12 (за 100 с) |
||
|
Воспроизводимость от включения к включению |
±5x10-11 |
||
|
Диапазон подстройки |
±2x10-9 (внешним постоянным напряжением от 0 до 5 В) ±5x10-7 (по RS-232) |
||
|
Время прогрева |
7 минут до достижения погрешности 1Ч10-9 |
||
|
ПАНЕЛИ УПРАВЛЕНИЯ |
Индикация передней панели |
Питание, захват частоты по рубидиевому источнику, 1 Гц вход и выход, работа по RS-232 |
|
|
Разъемы на задней панели |
Подстройка частоты, вход 1 Гц, выход 10 МГц (2 штуки), выход 5 МГц, выход 1 Гц, RS-232, реле ошибки, захвата внутренней частоты ивнешней синхронизации |
||
|
Дополнительные опциональные выходы |
Плата расширения: 4 выхода 10 МГц, 1 выход 5 МГц, 1 выход 1 Гц Возможна одновременная установка до 3-х плат расширения |
||
|
ОБЩИЕ ДАННЫЕ |
Условия применения |
Температура от +10 до +40 °C |
|
|
Напряжение питания |
115 / 230 В; 50 / 60 Гц |
||
|
Габаритные размеры (Ш Ч В Ч Г) |
216 x 89 x 330 мм |
||
|
Масса |
3,6 кг |
||
|
Комплект поставки |
Шнур питания (1), руководство по эксплуатации, ПО |
||
